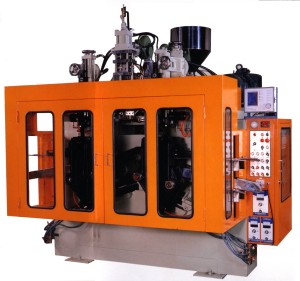

These modles are double station, designed for high out put and can be supplied with different die head (multi-layer). In addition to the increased out put they can also save on working space, electricity, water etc., thereby reducing production costs.
BMM
Size 410 - 2 550 - 2
A 285 300
B 72 77
C 61 76
D 60 60
E 80 70
F 410 550
G 370 400
H 264.5 285
I 80 100
Modle No. BMM - 410- 2 BMM - 550- 2
RESIN PE PE
PRODUCT MAX CAPACITY C.C 150 - 2500 0.5 - 5
DRY CYCLE SEC/CYCLE 3.0 - 3.2 3.7 - 4.0
MOLD CLAMPING FORCE TON 3.2 4.7
EXTRUDING CAPACITY KG/HR 45 70
SCREW DIAMETER M/M 65 75
L/D RATIO L/D 22 22
SCREW TURNING SPEED R.P.M 20 - 80 20 - 80
DRIVE MOTOR HP VS 20 25
BARREL HEATING ZONE ZONE 3 3
BARREL HEATING CAPACITY KW 5.6 8.6
COOLING FAN (1/4HP) SET . 2
HEAD SET
HEAD HEATING ZONE ZONE 3 3
HEAD HEATING CAPACITY KW 6 6.5
DIE OUTSIDE DIAMETER M/M 46 88
TWIN HEAD CENTER DISTANCE M/M . .
PRODUCT MIN/MAX DIAMETER M/M 30 - 90 50 - 220
MOLD CLAMPING FORCE TON 3.2 x 2 4.7 x 2
CLAMPING MOLD STROKE M/M 330 x 2 450 x 2
OPEN/CLOSE STROKE M/M ( 410 - 80 ) x 2 ( 550 - 100 ) x 2
MOLD DIMENSION M/M ( 380 x 300 ) x 2 ( 410 x 330 ) x 2
HYDRAULIC PUMP POWER HP 10 10
AIR PRESSURE KG/CM2 4 - 6 4 - 6
AIR COMPRESSOR HP 2 2
OIL TANK CAPACITY LITER 330 330
COOLING WATER(L/MINUTE) LITER 40 40
ELECTRICITY CONSUMPTION KW 36 45
MACHINE DIMENSION CM 282x232x310 311x240x328
NET WEIGHT TON 6 7.5
GROSS WEIGHT TON 6.8 8.2
PACKING DIMENSION CM 303x253x255 332x240x278
