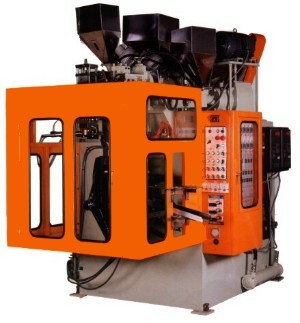

These series is specialized in high quality & multifunction container's production.
W: VISI STRIPE
L2: TWO LAYER
L3: THREE LAYER
L4: FOUR LAYER
gif/gif/ball1.gif (8301 bytes) MOLD PLATE DIMENSION
BMM
Size 330DW-2 410DW-2 550DW-2
A 280 285 300
B 70 72 77
C 48 61 76
D 50 60 60
E 80 80 70
F 330 410 550
G 320 370 400
H 225 264.5 285
I 80 80 100
gif/gif/ball1.gif (8301 bytes) SPECIFICATION
dotBASIC SPECIFICATION
Modle No. BMM-330DW-2 BMM-410DW-2 BMM-550DW-2
RESIN PE PE PE
PRODUCT MAX CAPACITY C.C 40 - 500 100 - 1000 200 - 1800
DRY CYCLE SEC/CYCLE 2.1 - 2.3 3.0 - 3.2 3.0 - 3.2
MOLD CLAMPING FORCE TON 2.6 3.2 4.7
EXTRUDING CAPACITY KG/HR 30 45 70
dotEXTRUTION SYSTEM
SCREW DIAMETER M/M 25 x 2 55 25 x 2 65 25 x 2 75
L/D RATIO L/D 22 22 22
SCREW TURNING SPEED R.P.M 20 - 80 20 - 80 20 - 80
DRIVE MOTOR HP VS 2 x 2 15 2 x 2 20 2 x 2 25
BARREL HEATING ZONE ZONE 3 x 2 3 3 x 2 3 3 x 2 3
BARREL HEATING CAPACITY KW 2.4x2 5.6 2.4x2 5.6 2.4x2 8.6
dotHEAD & ACCUMULATOR
HEAD SET 2 2 2
HEAD HEATING ZONE ZONE 6 6 6
HEAD HEATING CAPACITY KW 7 7 16.2
DIE OUTSIDE DIAMETER M/M 32 46 46
TWIN HEAD CENTER DISTANCE M/M 150 150 150
PRODUCT MIN/MAX DIAMETER M/M 30 - 90 30 - 90 40 - 120
dotMOLD SYSTEM
MOLD CLAMPING FORCE TON 3.2 x 2 3.2 x 2 4.7 x 2
CLAMPING MOLD STROKE M/M 330 x 2 330 x 2 450 x 2
OPEN/CLOSE STROKE M/M 410x80x2 410 - 80 x 2 (550 - 100)x2
MOLD DIMENSION M/M 380x300x2 380x300x2 (410 x 330)x2
dotHYDRAULIC SYSTEM
HYDRAULIC PUMP POWER HP 10 10 10
AIR PRESSURE KG/CM2 4 - 6 4 - 6 4 - 6
AIR COMPRESSOR HP 2 2 3
OIL TANK CAPACITY LITER 100 100 330
COOLING WATER(L/MINUTE) LITER 40 40 40
ELECTRICITY CONSUMPTION KW 41 45 60
dotPACKING
MACHINE DIMENSION CM 290x232x315 290x232x315 330x240x320
NET WEIGHT TON 6.1 6.2 7.5
GROSS WEIGHT TON 7.2 7.2 8.2
PACKING DIMENSION CM 311x253x255 311x235x255 380x246x246
